技术参数

保护等级按照GB18802.1-ClassII

电压保护水平: 2.2kV

以下最大持续工作电压:385V~/50Hz 320V~/50Hz

反应时间:<20ns

工作温度范围:-40-+85C

相对空气温度:<95%

防护等级:IP20

产品特点

响应速度快、纳秒级限制电压低通流容量大模块化设计、安装、更换方便热熔、过流双保护可视警告、可选配声光告警、遥信端口模块可选配雷击计数器

产品型号

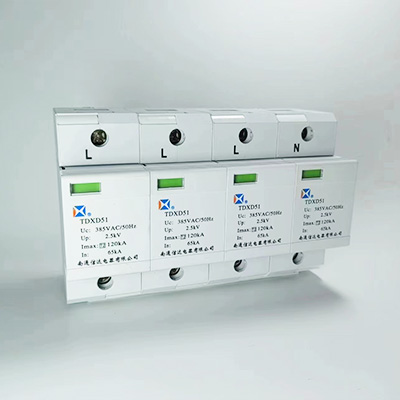

TDXD51

最大持续工作电压Uc:385V~/50Hz

最大放电电流Imax( 8/20us ) :120kA

标称放电电流In ( 8/20us ) :60kA

电压保护水亚Up: 2.5kV

短路耐受能力: 300A

泄漏电流:<15uA

允许最大后备保护熔断器:150A断路器63A

端子接线能力: 硬导线0.5~35mm2  软导线0.5~25mm2

TDXD55

最大持续工作电压Uc:385V~/50Hz

最大放电电流Imax(8/20us):80kA

标称放电电流In(8/20us) :40kA

电压保护水平Up:2.2kV

短路耐受能力:300A

泄漏电流:<15uA

允许最大后备保护熔断器:100A断路器40A

端子接线能力:硬导线0.5~35mm软导线0.5~25mm

TDXD56

最大持续工作电压Uc:320V~/50Hz

最大放电电流Imax ( 8/20us ) :60kA

标称放电电流In ( 8/20us ) : 30kA

电压保护水平Up: 1.5kV

短路耐受能力: 400A

泄漏电流:<15uA

允许最大后备保护熔断器: 80A断路器32A

端子接线能力: 硬导线0.5~35mm2   软导线0.5~25mm2

TDXD57

最大持续工作电压Uc:385V~/50Hz

最大放电电流Imax( 8/20us):40kA

标称放电电流In(8/20us) :20kA

电压保护水平Up:1.8kV

短路耐受能力:400A

泄漏电流:15uA

允许最大后备保护熔断器:40A 断路器20A端子

接线能力: 硬导线0.5~35mm2  软导线0.5~25mm2

TDXD58

最大持续工作电压Uc:320V~/50Hz

最大放电电流 Imax( 8/20us ) : 20kA

标称放电电流In ( 8/20us ) : 10kA

电压保护水平Up: 1.2kV

短路耐受能力:400A

泄漏电流:<15uA

允许最大后备保护熔断器:25A断路器10A端子

接线能力: 硬导线0.5~35mm2 软导线0.5~25mm2
